DVX D15 HP

Active Speaker 15" / 1.4" 1400 Watt

DVX D15 HP

Das 15“/1,4“ 2-Wege-System DVX D15 HP ist die erste Wahl für die Verwendung als Fullrange- FOH-Lautsprecher oder leistungsstarken Drum-Monitor mit druckvoller Basswiedergabe, wenn keine zusätzliche Subwoofer eingesetzt werden sollen.

Die extrem hohe Leistung der integrierten digipro® G2 Digital-Endstufe ermöglicht neben einem sehr hohen Schalldruck eine sehr dynamische Signalwiedergabe und extrem pegelfester Bass-Wiedergabe aus. Die hochwertige Lautsprecherbestückung bietet High-End Wiedergabeeigenschaften bei höchster Zuverlässigkeit und minimaler Powercompression. Die Verwendung eines 1,4" Treibers mit hochbelastbarer 2,5" Schwingspule ermöglicht neben druckvoller Stimmwiedergabe den problemlosen Einsatz für mittlere bis höhere Reichweiten.

Das multifunktionale Konzept bietet neben dem Monitoraufstellwinkel und Flugpunkten auch die akustische Anpassung dank eines speziellen Monitor-Setup, realisiert durch den integrierten Controller der das gesamte Management wie aktive Entzerrung, aktive Frequenzweiche inkl. Phasen- und Laufzeit-Korrektur sowie den internen Limiter übernimmt.

Technische Daten

Speaker Type

2-Way Active Speaker

Akustische Daten

Frequency Response [-10dB]

49 - 20.000 Hz

Frequency Response [+/- 3dB]

57 - 19.000 Hz

Max SPL

132 dB

1.4 "

Voice Coil HF

Titanium 2.5 "

Directivity

60x40 °

Horn

CD Horn Aluminium

Rotatable Horn

YES

Voice Coil LF

3.5 "

Verstärker

Amp Technology

Digipro® G2

Amp Class

Class D

Power RMS

700 W

Peak Power

700 W

Cooling

Convection

Prozessor

Controller

DSP 24 Bit/48 kHz

System Presets

FOH, Monitor

Limiter

RMS, Peak. Thermal, Multiband

Crossover Frequency MF-HF

1320 Hz

Slope MF-HF

24 dB/Octave

Mechanik

Housing

Multiplex birch plywood

Housing Design

Multifunctional

Angles Up

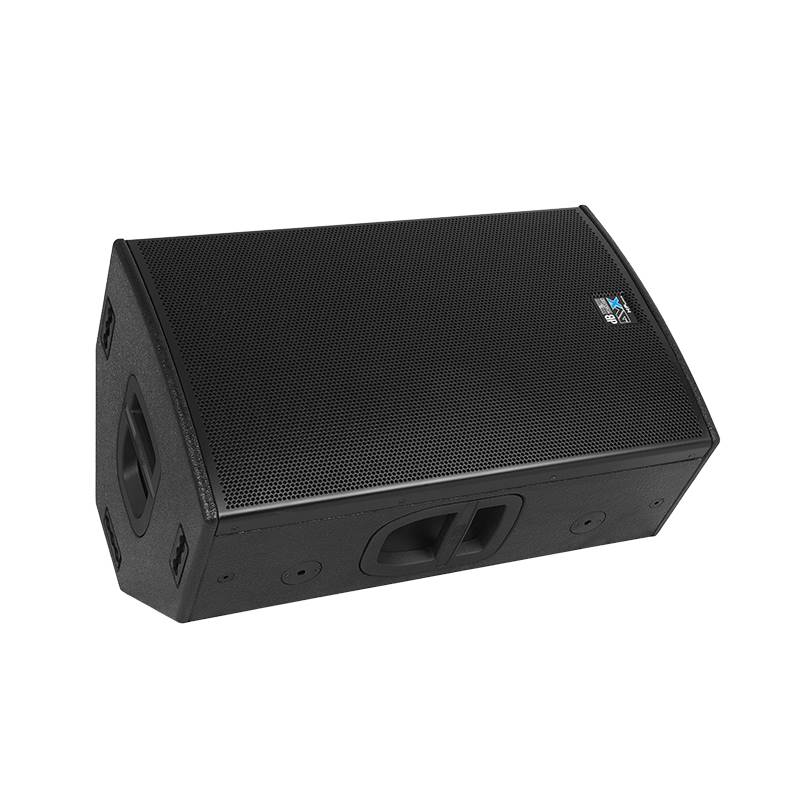

Monitor use 45 °

Rigging Points

6x M10
4x Quick-Relase Pins

Flytracks

3x on top
3x on bottom

Width

430 mm (17.2 in)

Height

690 mm (27.6 in)

Depth

450 mm (18 in)

Weight

30.3 kg (66.8 lbs)

Notes: The data are not binding; dBTechnologies reserves the right to modify the data at any time and without previous notice.

Features

Aktive 15"/1,4"-Multifunktionsbox
700W RMS
132dB max. SPL
Class-D digipro G2 Amp
60°x40° CD Horn, drehbar

Manual_DVX_HP_Series.pdf (3 Mb)

DVX D15 HP datasheet Rev1.2.pdf (765 kb)

DVX15HP-REV1.1.gll.zip (8 Mb)

Digipro® G2

Die digipro® G2 Technologie repräsentiert die zweite Generation in der Entwicklung unserer digitalen Hochleistungs-Verstärkern für maximale Leistung bei geringstem Gewicht und kompaktester Größe.

Durch die geringe Wärmeentwicklung kann auf die Verwendung von Lüftern verzichtet werden. Die hohe Endstufenleistung ermöglicht neben einem hohen Schalldruck

vor allem eine bisher unbekannt natürliche Dynamik sowie eine extrem druckvolle Basswiedergabe auch in kompakten Systemen. Alle Modelle verfügen über moderne hocheffiziente Schaltnetzteile mit PFC, die auch bei schwierigen Netzbedingungen, z. B. Unterspannung bei Live-Events, volle Leistung bereitstellen.

Power Densitiy – digipro® – das High-End Powerpack

Die digipro® Class-D Endstufentechnologie bietet sehr hohe Leistungsfähigkeit bei sehr kompakten Maßen und geringem Gewicht. Das perfekte Verhältnis von Leistung zu Gewicht bietet extrem einfaches Handling und ermöglicht die Integration hoher Leistung in kompakten Lautsprechersystemen.

DSP: Digital Sound Processor

Hochsleistungs- DSP mit sehr hoher Dynamik und Natürlichkeit

Bei der Signalverarbeitung und der AD/DA Wandlung wird Wert auf allerhöchste Qualität gelegt für ein Höchstmaß an Natürlichkeit und Dynamikumfang. So wird eine maximale Eingangsdynamik erreicht. Die Signalverarbeitung im DSP erfolgt intern mit einer Bandbreite von bis zu 56 bit bei einer Samplingrate von bis zu 96 kHz. Der voll-ausgestattete DSP bietet neben hochwertigen steilflankigen Frequenzweichenfunktionen eine komplette Entzerrung des jeweiligen Signalweges mit Phasen- und Laufzeitanpassung und digitalen Peak, RMS und Thermo- Limitern für maximale Sicherheit und Leistung im Grenzbereich.

/images/299/809/70x70/nocrop/q-100/align-4/fly%20track.png

Fly Tracks

Gehäuse, die mit Flugschienen (Aeroquip) ausgetattet sind, können mit einer Vielzahl von geigneten Zubehör leicht montiert und geflogen werden.

Multifunctional Housing

Das Multifunktionsgehäuse beitet verschiedene Aufstell- und Einsatzmöglichkeiten. Neben einem Hochständerflansch bietet es auch eine abgeschrägte Rückseite, damit man den Lautsprecher auch auf eine Bühne legen kann.

/images/299/826/70x70/nocrop/q-100/align-4/ICONES_PRESET.png

Preset System

Mit vordefinierten Presets kann man per Knopfruck eine Vielzahl von spezifischen Parametern ändern, um den Lautsprecher schnell an sich wechselnde Einsatzbereich anzupassen.
