VIO X315
VIO X315
Die VIO X300-Serie ist die Weiterentwicklung der VIO X-Premium-Linie: leistungsstarke, für den Touring-Alltag gefertigte Drei-Wege-Pointsources. VIO X310 ist eine aktive Point-Source, die dank erstklassiger Komponenten, einem Drei-Wege-Design mit Tri-Amping und modernster Elektronik hervorragende Schalldruckpegel liefert.
Die VIO X300-Serie ist die Weiterentwicklung der VIO X-Premium-Linie: leistungsstarke, für den Touring-Alltag gefertigte Drei-Wege-Pointsources. VIO X310 ist eine aktive Point-Source, die dank erstklassiger Komponenten, einem Drei-Wege-Design mit Tri-Amping und modernster Elektronik hervorragende Schalldruckpegel liefert.

Die MF-HF-Koaxialkomponente, die sowohl in der VIO X310 als auch in der VIO X315 eingesetzt wird, verwendet denselben Schallwandler wie das Line-Array-Modul VIO L1610: Es handelt sich um einen Koaxialtreiber mit 4-Zoll-Schwingspule und 2,5-Zoll-Schwingspule, einen leistungsstarken und hochpräzisen Schallwandler, der Frequenzen ab 500 Hz wiedergibt.

Wenn es um die detailgetreue Wiedergabe im Mitteltonbereich geht, ist die Kompressionsmembran viel schneller und präziser als ein ähnlich großer Tieftöner. Darüber hinaus kann dieser Inhalt aufgrund der kompakten Abmessungen leicht durch ein Horn übertragen werden, genau wie bei einem HF-Treiber, um eine bessere Kontrolle über das Klangbild zu erhalten.

Diese Eigenschaften führen zu einer außergewöhnlich originalgetreuen und akkuraten Reproduktion des kritischsten Frequenzbereichs, der für eine klar verständliche Stimm- und Instrumententrennung in Ihrem Audiomix unerlässlich ist.

Da ein großer Teil des Frequenzinhalts horngeladen ist, ist nicht nur der Schalldruckpegel aufgrund der akustischen Belastung beeindruckend, sondern auch die Richtwirkung wird maximiert.

Nicht zuletzt führt die Summe all dieser akustischen Designentscheidungen in Kombination mit modernsten Class-D-Verstärkern und DSP-Verarbeitung zu bemerkenswerten Schalldruckpegeln von bis zu 137 dB.

Die beiden Lautsprecher haben den gleichen koaxialen MF-HF-Wandler, unterscheiden sich aber in ihrer Größe aufgrund der unterschiedlichen Komponenten, die für die Tieftonwiedergabe zuständig sind.

Die VIO X310 ist mit zwei 10"-Neodym-Tieftönern in einer Dipol-Konfiguration ausgestattet, so dass der Lautsprecher von allen Vorteilen dieser Anordnung profitiert, wie z. B. einer sehr ausgeprägten Richtcharakteristik für die tiefen Mitten und einer präzisen, schnellen und ausgedehnten Reaktion des Tieftonbereichs.

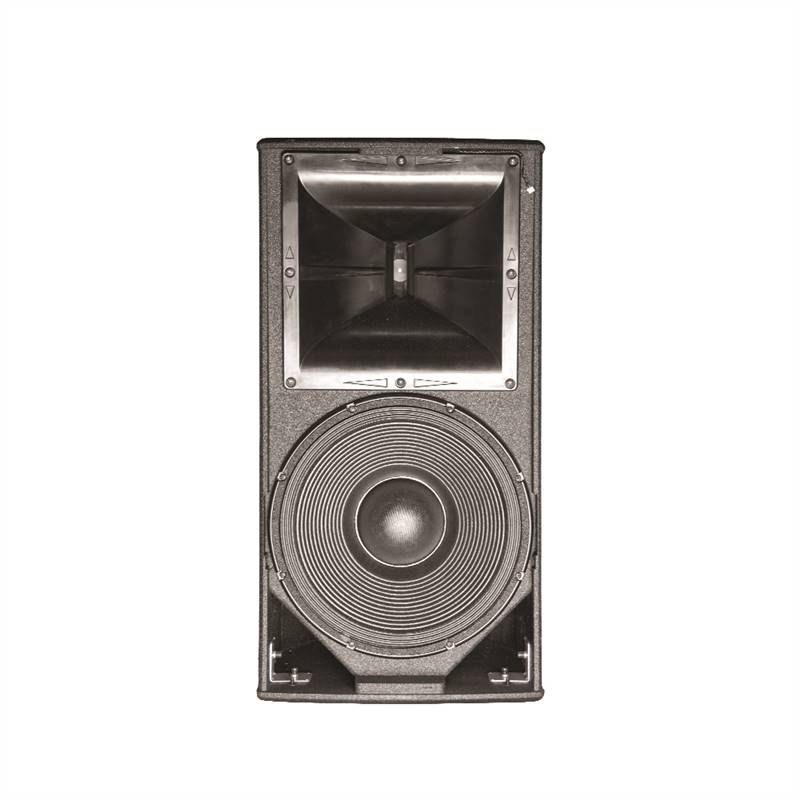

Der koaxiale Mittel-Hochton-Kompressionstreiber ist hinter einem um 90° mal 40° drehbaren Horn montiert, und alle Komponenten sind um das Zentrum dieser Punktschallquelle angeordnet, was zu einer symmetrischen Abstrahlung beiträgt.

Elektronik und Verarbeitung.

Moderne Tournee-Anforderungen beinhalten ein sehr betriebssicheres Design und einen umfangreichen Einsatz von Technologie, um die PA an jeden Veranstaltungsort anzupassen: Die VIO X300 Serie nutzt die Vorteile der verfügbaren Ausstattungsoptionen, die sich aus der Entwicklung der VIO Serie in den letzten Jahren ergeben haben.

Die Serie ist mit einem 1400 W RMS Class-D Digipro G4 Leistungsverstärker ausgestattet, einem 4-Kanal-Verstärker, der jede Komponente einzeln ansteuern kann, mit speziellen FIR-Filtern, die die Klangverarbeitung für tiefe, mittlere und hohe Frequenzen ermöglichen. Dieser Verstärker wurde speziell für die VIO X300-Serie entwickelt und ermöglicht dank der RDNet-Anschlüsse eine vollständige Netzwerkfähigkeit über Aurora Net. Ein modularer Kartensteckplatz steht für zukünftige I/O- und Fernsteuerungs-Upgrades bereit.

Ein Netzteil mit Leistungsfaktorkorrektur sorgt für höchste Anpassungsfähigkeit an jede Umgebung, während ein integrierter Systemtest einen möglichen Ausfall des Schallwandlers während der Show überprüft. Ein LED-Licht an der Vorderseite ermöglicht es außerdem, die Position jedes ferngesteuerten VIO X3-Gehäuses jederzeit über die Aurora Net Software zu bestimmen, die auch für den Zugriff auf die fortschrittlichen Bearbeitungsfunktionen des Lautsprechers verwendet wird, z. B. Verzögerung bis zu 560 ms und bis zu 16 EQ-Filter.

VIO X300 macht das Optimum aus dem akustischen Design, liefert einen erstaunlichen SPL und ermöglicht die volle Bandbreite.

Alle oben genannten Vorteile sind mit der Benutzerfreundlichkeit eines herkömmlichen aktiven Punktquellenlautsprechers verbunden.

Dank spezieller Halterungen und M10-Gewinde kann die VIO X300 Serie als Fill-Lautsprecher in größeren Setups eingesetzt werden, z. B. als Full-Range-System under balcony oder Delay-System in Festinstallationen. Ebenso kann VIO X300 als kompaktes, komplettes Standalone-3-Wege-System für jedes Publikum eingesetzt werden.

Und schließlich kann die VIO X300 große Open-Air-Beschallungsanlagen abdecken, die als Filler mit hohem Schalldruckpegel oder als leistungsstarke Standalone-PAs für anspruchsvollste Anwendungen dienen.

Technische Daten
Speaker Type
3 Way Active Loudspeaker
Akustische Daten
Usable bandwidth [-10dB]
34 - 19.200 Hz
Frequency Response [-6dB]
37 - 18.000 Hz
Max SPL
137 dB
HF
1x 1.4”, 4"- 2.5" v.c. Coaxial Neo
LF
1x 15”, 4" v.c Neo
Directivity
90° x 50° - 5° tilted down [H x V]
Verstärker
Amplifier
1400 W RMS Class-D Digipro® G4
Cooling
Convection
Power Supply
Full range SMPS with PFC
Prozessor
Controller
DSP 32 bit
AD/DA Converter
24 bit/96 kHz
Limiter
Peak, RMS, Thermal
Processing
FIR Linear Phase Filters
Eingang

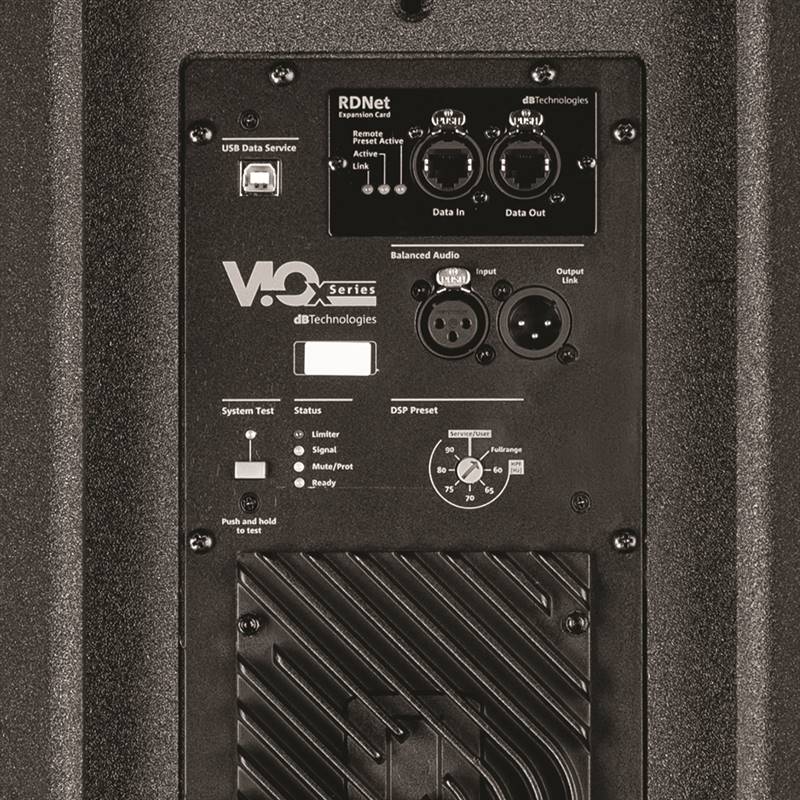

Signal Input
1 x XLR balanced, 1 x RJ45 Link (RDNet), 1x USB (Data Service)
Signal Output
1x XLR balanced, 1 x RJ45 Link (RDNet)
Power Socket
1x PowerCON TRUE1 In
1x PowerCON TRUE1 Out
Controls
1x input Rotary Encoder (8x presets)
1x Ready LED
1x Mute/Prot LED
1x Signal LED
1x Limiter LED
1x Frontal LED
1x Button and 1x LED System Test
Mechanik
Housing
Wooden Cabinet

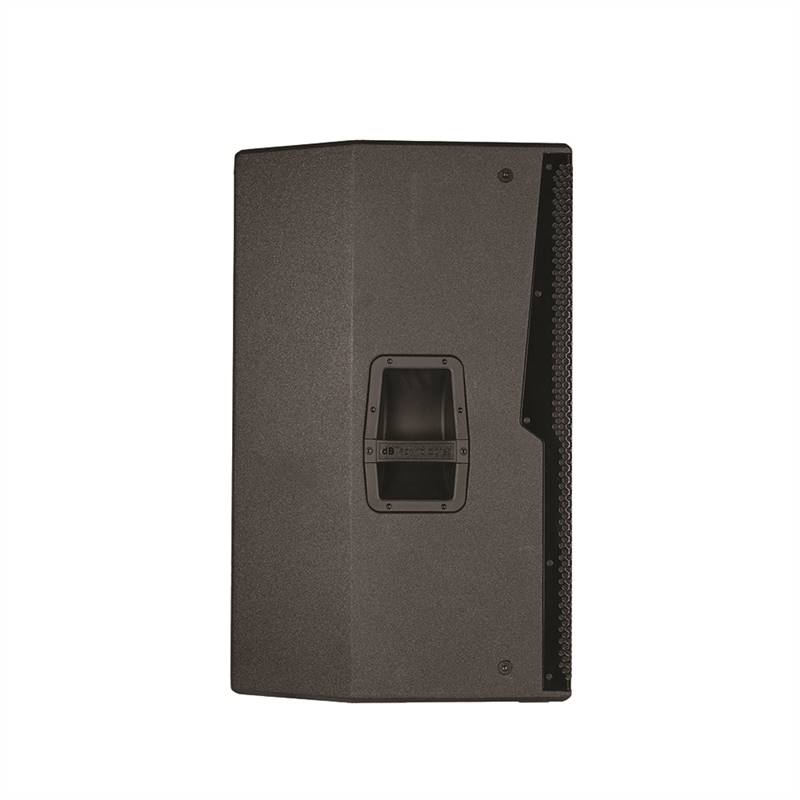

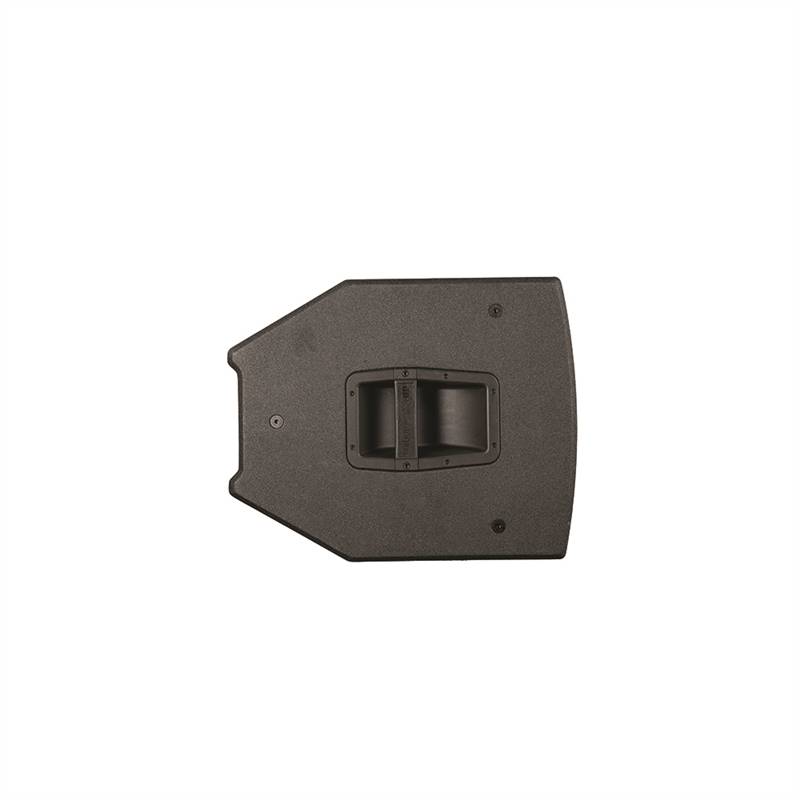

Handles
3 (1x side, 1 on top)
Rigging points
12x M10 Thread

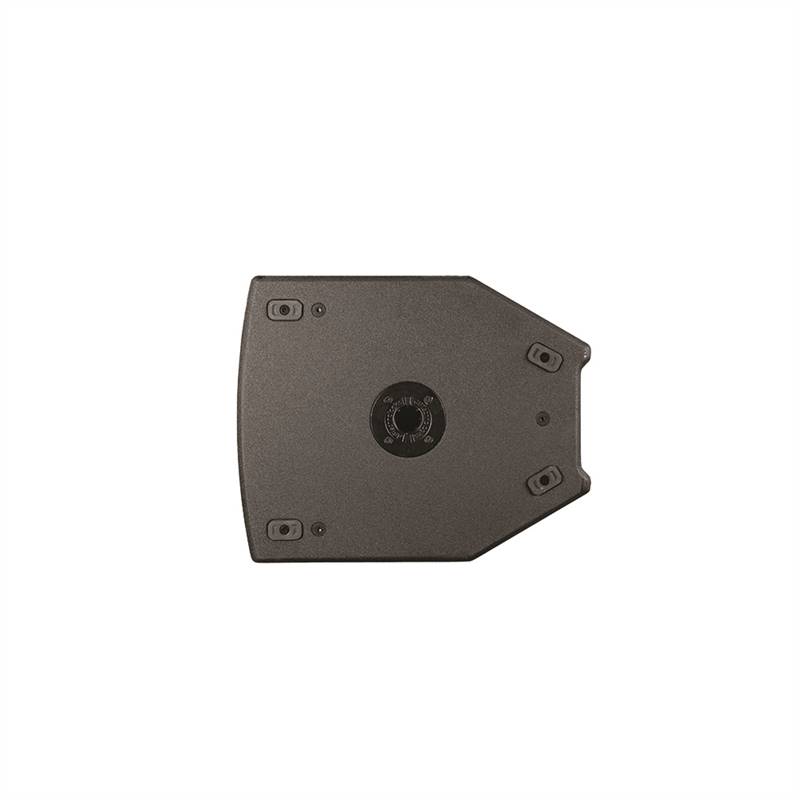

Pole mount
D36mm
Width
420 mm (16.5 in)
Height
820 mm (32.3 in)
Depth
520 mm (20.5 in)
Weight
39.5 kg (87.1 lbs)
Notes: The data are not binding; dBTechnologies reserves the right to modify the data at any time and without previous notice.
/images/299/4949/70x70/nocrop/q-100/align-4/Logo-Aurora-no-scritta.png
Aurora Net
This product is fully-compatible with Aurora Net software
/images/299/4051/70x70/nocrop/q-100/align-4/digipro-G4-dbtechnologies.png
DIGIPRO® G4
Die digipro® G4 Technologie repräsentiert die vierte Generation in der Entwicklung unserer digitalen Hochleistungs-Verstärker für maximale Leistung bei geringstem Gewicht und kompaktester Größe.

Durch die geringe Wärmeentwicklung kann auf die Verwendung von Lüftern verzichtet werden. Die hohe Endstufenleistung ermöglicht neben einem hohen Schalldruck
vor allem eine bisher unbekannt natürliche Dynamik sowie eine extrem druckvolle Basswiedergabe auch in kompakten Systemen. Alle Modelle verfügen über moderne hocheffiziente Schaltnetzteile mit PFC, die auch bei schwierigen Netzbedingungen, z. B. Unterspannung bei Live-Events, volle Leistung bereitstellen.

Power Densitiy – digipro® – das High-End Powerpack

Die digipro® Class-D Endstufentechnologie bietet sehr hohe Leistungsfähigkeit bei sehr kompakten Maßen und geringem Gewicht. Das perfekte Verhältnis von Leistung zu Gewicht bietet extrem einfaches Handling und ermöglicht die Integration hoher Leistung in kompakten Lautsprechersystemen.

/images/299/5508/70x70/nocrop/q-100/align-4/ex-card-slot-icon.png
Expansion Card Slot
The preamplifier comes with a RDNet card installed. The user will be able to upgrade the system by replacing the RDNet card with an Audinate™ Dante™ card for audio over Ethernet and remote control on a single cable solution - sold separately.
/images/299/3731/70x70/nocrop/q-100/align-4/FIR-filters-icon.png
FIR-Filter
Mit sog. FIR-Filtern lassen sich, unter Zuhilfenahme moderner DSP-Bausteine, im Gegensatz zu konventionellen (IIR-Filtern) anhand einer Impulsantwort nicht nur die Magnitude also der Frequenzgang eines Signals sondern auch die Phasenlage beeinflussen.
So lässt sich der Frequenzschrieb eines komplexen Lautsprechersystems perfekt linearisieren ohne dabei die Phasenlage wie üblich negativ zu beeinflussen. Ein so gefilterter Lautsprecher zeichnet sich durch perfekte Impulstreue und besondere Detailgenauigkeit aus.
/images/299/5505/70x70/nocrop/q-100/align-4/IPOS-icon.png
I.P.O.S.
The lntelligent Power-On sequence circuit controls the sequence in which the main power supplies of all units within an array ramp up. As a result, each module is switched on in a different time frame, keeping the overall system’s inrush current low.
/images/299/824/70x70/nocrop/q-100/align-4/Risorsa-2-100.jpg
Neodymium Components
Neodym ist ein Metall und gehört zur Familie der "seltenen Erden". Es kann nach Aufladung kraftvolle Magnetfelder aufbauen. Verwendung finden Neodym-Magnete in Transducern, bzw. Lautsprecher-Komponenten wie Konuslautsprechern oder Hochton-Treibern.

Durch das, im Vergleich zu Komponenten mit klassischen keramischen Magneten, deutlich stärkere Magnetfeld können Lautsprecher mit deutlich geringerem Gewicht, besserer performance und geringerer Größe realisiert werden.
/images/299/5507/70x70/nocrop/q-100/align-4/Opto-isolated-icon.png
Opto-isolated Preamp
The floating audio input design grants a digital optical isolation between earth ground from the mains and the audio ground flowing into the Preamplifier board.
This galvanic isolation greatly improves resistance to interferences and any unwanted buzzing and noises.
/images/299/818/70x70/nocrop/q-100/align-4/ICONES_PFC.png
PFC (Power Factor Corrector)
Vollbereichs Schaltnetzteil mit PFC für konstante Leistung.
Das SMPS Hauptnetzteil stellt die Versorgungsspannungen der Endstufen bereit und verfügt über ein PFC (Power Factor Correction), was den Betreib an Netzspannungen zwischen 90V und 265V erlaubt, ohne weitere Einstellungen vornehmen zu müssen. Mit Hilfe dieser Technologie kann auch bei schwierigen Netzbedingungen, wie z.B. Unterspannung bei Live-Events durch lange Strom-Zuleitungen, die volle Leistung bereitgestellt werden und ist somit gegenüber konventionellen Verstärkerkonzepten weit überlegen sind. Die hohe Effizienz von über 90% ermöglicht die Konstruktion ohne Lüfter für mehr Sicherheit und absolute Wartungsfreiheit.
/images/299/816/70x70/nocrop/q-100/align-4/ICONES_RD_Net.png
RD-Net

Mit dem bereits integrierten RDnet Netzwerkanschluss sind DVA und VIO Systeme bereit für die Integration in komplexe, fernsteuer- und überwachbare Beschallungssysteme über RJ45 Ein- und Ausgänge zum RDnet-Netzwerkhub Control 8 und Control 2. Mit Hilfe der Software können alle notwendigen Einstellungen, wie z. B. Preset und Level, vom FOH Platz aus bequem vorgenommen werden.

  • Überwachung von Pegel, Limitier, Temperatur
  • Umschalten von Systempresets
  • Offline Konfiguration
  • Mute
  • Filter
  • Gruppierung von Modulen
  • Test einzelner Komponenten
  • Automatische Adressierung im System
  • Schnittstelle für LAN und USB
/images/299/5503/70x70/nocrop/q-100/align-4/System-test-icon.png
System Test
A built-in measurement system can read the transducers impedance in real time and provide an instant feedback on the health of your system.
This controls is performed constantly or it can be forced by the user at any time, remotely or from the amplifier panel.
/images/299/5509/70x70/nocrop/q-100/align-4/USB-icon.png
USB Data Port
Thanks to this universal data port, the user will be able to perform firmware upgrades
